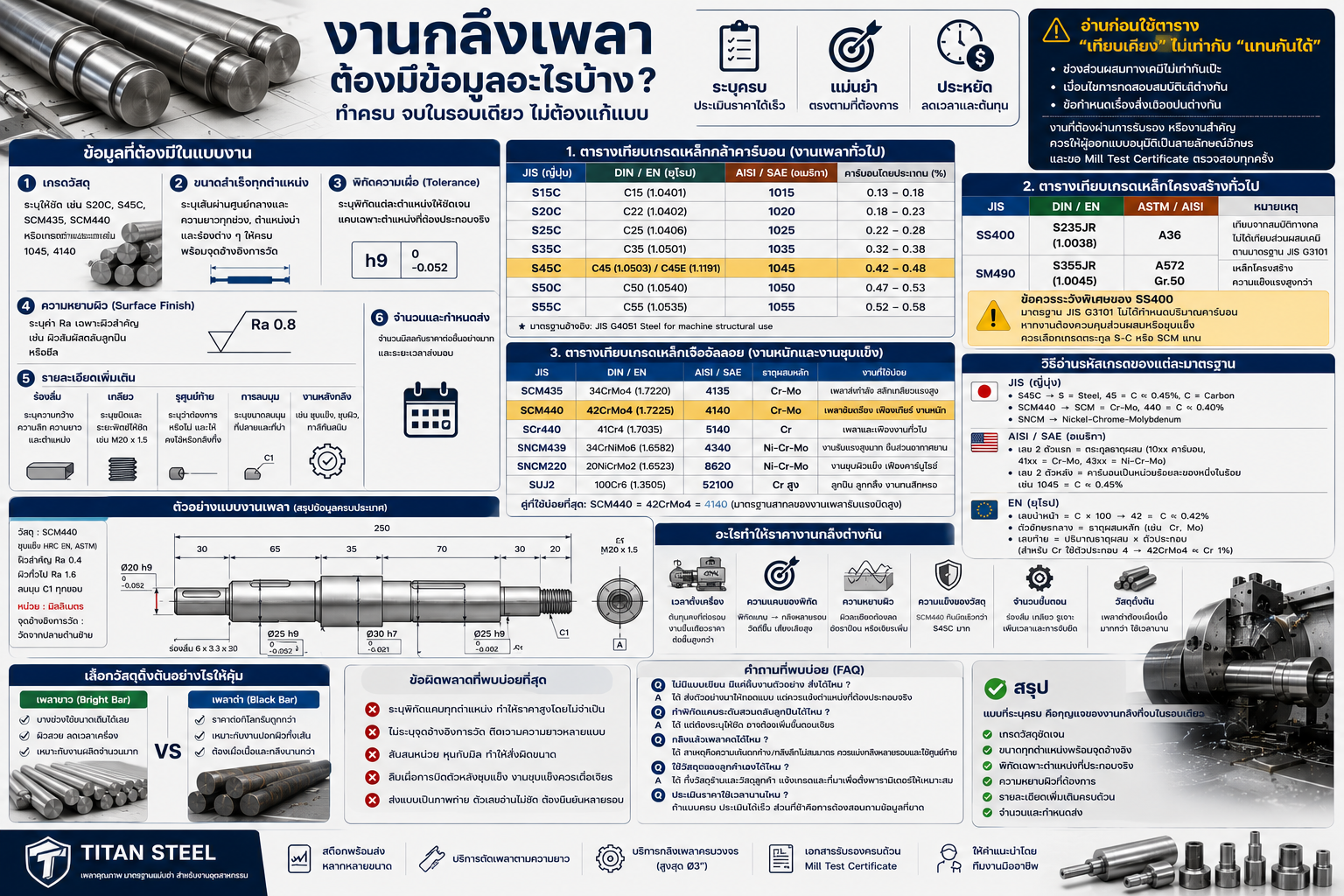

สั่งกลึงเพลาตามแบบ ต้องเตรียมอะไรบ้าง? เช็กลิสต์ก่อนส่งงานเข้าโรงกลึง

งานกลึงเพลาที่ต้องส่งแบบกลับไปแก้ ส่วนใหญ่ไม่ได้เกิดจากแบบผิด แต่เกิดจากข้อมูลที่ขาดหายไปเพียงไม่กี่อย่าง ซึ่งทำให้ประเมินราคาไม่ได้หรือผลิตออกมาไม่ตรงที่ต้องการ

บทความนี้รวมทุกอย่างที่ควรมีในแบบงาน พร้อมพิกัดที่ทำได้จริงและปัจจัยที่ทำให้ราคาต่างกัน เพื่อให้รอบเดียวจบ

ข้อมูลที่ต้องมีในแบบงาน

1. เกรดวัสดุ

ระบุให้ชัดว่าเป็น S20C, S45C, SCM435 หรือ SCM440 เพราะแต่ละเกรดมีความแข็งต่างกัน ส่งผลทั้งต่อความเร็วในการกลึง อายุเม็ดมีด และราคา

ถ้าแบบระบุเป็นเกรดต่างประเทศ เช่น 1045 หรือ 4140 สามารถเทียบเป็นเกรด JIS ได้ที่ ตารางเทียบเกรดเหล็ก JIS DIN AISI

2. ขนาดสำเร็จทุกตำแหน่ง

ระบุเส้นผ่านศูนย์กลางและความยาวของทุกช่วง รวมถึงตำแหน่งบ่าและร่องต่าง ๆ ให้ครบ พร้อมจุดอ้างอิงในการวัด ว่าวัดจากปลายด้านไหน

3. พิกัดความเผื่อ

ระบุว่าแต่ละขนาดยอมให้คลาดเคลื่อนได้เท่าไร ไม่ควรใส่พิกัดแคบทุกตำแหน่งโดยไม่จำเป็น เพราะทุกพิกัดที่แคบลงคือต้นทุนที่เพิ่มขึ้น ให้ระบุแคบเฉพาะตำแหน่งที่ต้องประกอบจริง เช่น ตำแหน่งสวมตลับลูกปืน

ความหมายของสัญลักษณ์พิกัดอ่านได้ที่ Tolerance h9 กับ h10 ต่างกันอย่างไร

4. ความหยาบผิว

ระบุค่า Ra ที่ต้องการเฉพาะผิวที่สำคัญ เช่น ผิวที่สัมผัสซีลหรือตลับลูกปืน ผิวที่ละเอียดกว่าต้องใช้เวลาและอาจต้องเจียรเพิ่ม ดูเหตุผลเชิงวิศวกรรมได้ที่ ทำไมผิวเพลาขาวต้องเรียบ

5. รายละเอียดเพิ่มเติม

• ร่องลิ่ม ระบุความกว้าง ความลึก ความยาว และตำแหน่ง

• เกลียว ระบุชนิดและระยะพิตช์ให้ชัด เช่น M20 x 1.5

• รูศูนย์ท้าย ระบุว่าต้องการหรือไม่ และให้คงไว้หรือกลึงทิ้ง

• การลบมุม ระบุขนาดลบมุมที่ปลายและที่บ่า

• งานหลังกลึง เช่น ชุบแข็ง ชุบผิว หรือทาสีกันสนิม

6. จำนวนและกำหนดส่ง

จำนวนมีผลกับราคาต่อชิ้นอย่างมาก เพราะเวลาตั้งเครื่องถูกเฉลี่ยไปตามจำนวนชิ้น

ขีดจำกัดที่ควรรู้ก่อนออกแบบ

ถ้างานของคุณใหญ่กว่าขีดจำกัดข้างต้น แจ้งมาได้เพื่อประเมินทางเลือกอื่น

อะไรทำให้ราคางานกลึงต่างกัน

• เวลาตั้งเครื่อง เป็นต้นทุนคงที่ต่อรอบการผลิต งานชิ้นเดียวจึงมีราคาต่อชิ้นสูงกว่างานจำนวนมากมาก

• ความแคบของพิกัด พิกัดที่แคบลงต้องกลึงหลายรอบ วัดถี่ขึ้น และมีโอกาสเสียสูงขึ้น

• ความหยาบผิวที่ต้องการ ผิวละเอียดต้องลดอัตราป้อนหรือเพิ่มขั้นตอนเจียร

• ความแข็งของวัสดุ SCM440 กินเม็ดมีดเร็วกว่า S45C อย่างเห็นได้ชัด

• จำนวนขั้นตอน ร่องลิ่ม เกลียว และรูเจาะ ล้วนเพิ่มเวลาเครื่องและการจับยึดใหม่

• วัสดุตั้งต้น ถ้าใช้เพลาดำต้องเผื่อเนื้อมากกว่าและใช้เวลากลึงนานกว่า ดูรายละเอียดที่ กลึงเพลาดำต้องเผื่อผิวกี่มิล

เลือกวัสดุตั้งต้นอย่างไรให้คุ้ม

คำถามที่เจอบ่อยคือควรใช้เพลาขาวหรือเพลาดำเป็นวัตถุดิบ หลักคิดสั้น ๆ คือ

• ถ้าชิ้นงานต้องกลึงปอกผิวทั้งเส้นอยู่แล้ว เพลาดำมักคุ้มกว่าเพราะราคาต่อกิโลกรัมถูกกว่า

• ถ้าชิ้นงานมีบางช่วงที่ใช้ขนาดเดิมของเส้นได้เลย เพลาขาวคุ้มกว่า เพราะประหยัดทั้งเวลาเครื่องและเนื้อเหล็กที่กลายเป็นเศษ

• ถ้าเป็นงานผลิตซ้ำจำนวนมาก เวลาเครื่องคือต้นทุนหลัก การใช้เพลาขาวเพื่อลดรอบกลึงมักคืนทุนเร็ว

อ่านการเปรียบเทียบเต็ม ๆ ได้ที่ เพลาขาว vs เพลาดำ และเหตุผลที่งาน CNC นิยมเพลาขาวที่ เพลาขาวสำหรับงานกลึง CNC

ข้อผิดพลาดที่พบบ่อยที่สุด

• ระบุพิกัดแคบทุกตำแหน่ง ทำให้ราคาสูงขึ้นโดยไม่จำเป็น ทั้งที่หลายตำแหน่งไม่ได้ประกอบกับอะไรเลย

• ไม่ระบุจุดอ้างอิงการวัด ทำให้ตีความความยาวแต่ละช่วงได้หลายแบบ

• สับสนหน่วยหุนกับมิล เป็นสาเหตุของการสั่งผิดขนาดที่พบบ่อยที่สุดในตลาดไทย อ่านต่อที่ ข้อควรระวังเรื่องหุนและมิล

• ลืมเผื่อการบิดตัวหลังชุบแข็ง งานที่ต้องชุบแข็งควรเผื่อเนื้อไว้เจียรแต่งหลังชุบ ไม่ใช่กลึงให้ได้ขนาดสุดท้ายก่อนชุบ

• ส่งแบบเป็นภาพถ่ายที่อ่านตัวเลขไม่ชัด ทำให้ต้องยืนยันกลับไปมาหลายรอบ

คำถามที่พบบ่อย

ไม่มีแบบเขียน มีแค่ชิ้นงานตัวอย่าง สั่งได้ไหม

ได้ ส่งชิ้นตัวอย่างมาให้วัดและถอดแบบได้ แต่ควรแจ้งด้วยว่าตำแหน่งไหนคือตำแหน่งที่ต้องประกอบจริง เพราะการถอดแบบจากชิ้นงานเก่าที่สึกแล้วอาจได้ขนาดที่คลาดเคลื่อนจากของเดิม

ทำพิกัดแคบระดับสวมตลับลูกปืนได้ไหม

ได้ แต่ต้องระบุมาให้ชัดตั้งแต่แรก เพราะบางระดับต้องเพิ่มขั้นตอนเจียรหลังกลึง ซึ่งมีผลทั้งราคาและระยะเวลา

กลึงแล้วเพลาคดได้ไหม

ได้ สาเหตุหลักคือความเค้นตกค้างในเนื้อวัสดุถูกปลดปล่อยเมื่อกลึงเนื้อออก โดยเฉพาะงานยาวหรืองานที่กลึงลึกไม่สมมาตร ลดได้ด้วยการแบ่งกลึงหลายรอบและใช้ศูนย์ท้ายช่วยจับ

ใช้วัสดุของลูกค้าเองได้ไหม

ได้ รับทั้งกรณีใช้วัสดุของทางร้านและลูกค้านำวัสดุมาเอง แต่ถ้านำมาเองควรแจ้งเกรดและที่มา เพื่อให้ตั้งพารามิเตอร์การกลึงได้เหมาะสม

ประเมินราคาใช้เวลานานไหม

ถ้าแบบมีข้อมูลครบตามเช็กลิสต์ข้างต้น จะประเมินได้เร็วมาก ส่วนที่ทำให้ช้าคือการต้องสอบถามข้อมูลที่ขาดกลับไปมา

สรุป

สิ่งที่ทำให้งานกลึงจบในรอบเดียวคือแบบที่ระบุครบ ทั้งเกรดวัสดุ ขนาดพร้อมจุดอ้างอิง พิกัดเฉพาะตำแหน่งที่จำเป็น ความหยาบผิวที่ต้องการ รายละเอียดร่องลิ่มและเกลียว และจำนวนที่ต้องการ

หลักที่ช่วยประหยัดที่สุดคือ ระบุพิกัดแคบเฉพาะตำแหน่งที่ประกอบจริง ส่วนตำแหน่งอื่นปล่อยเป็นพิกัดทั่วไป จะลดต้นทุนได้มากโดยไม่กระทบการใช้งาน
